MPS verbindet konfigurierbare Palettierstationen und individuelle Cobot-Zellen mit Engineering, Linienintegration und Lifecycle-Service. Für Pharmahersteller, CDMOs, Lohnverpacker und Biotechnologie.

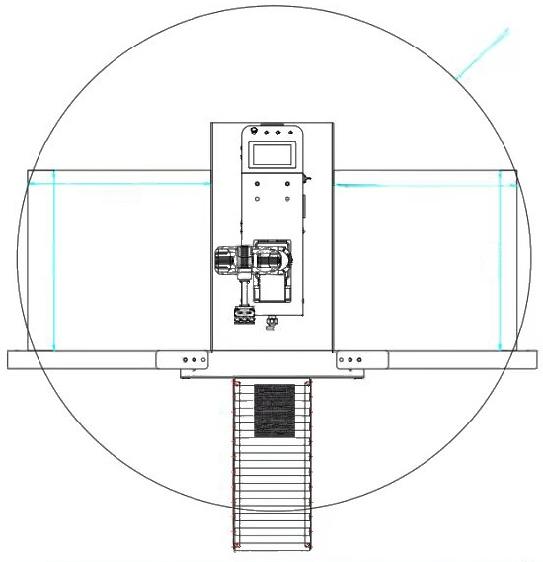

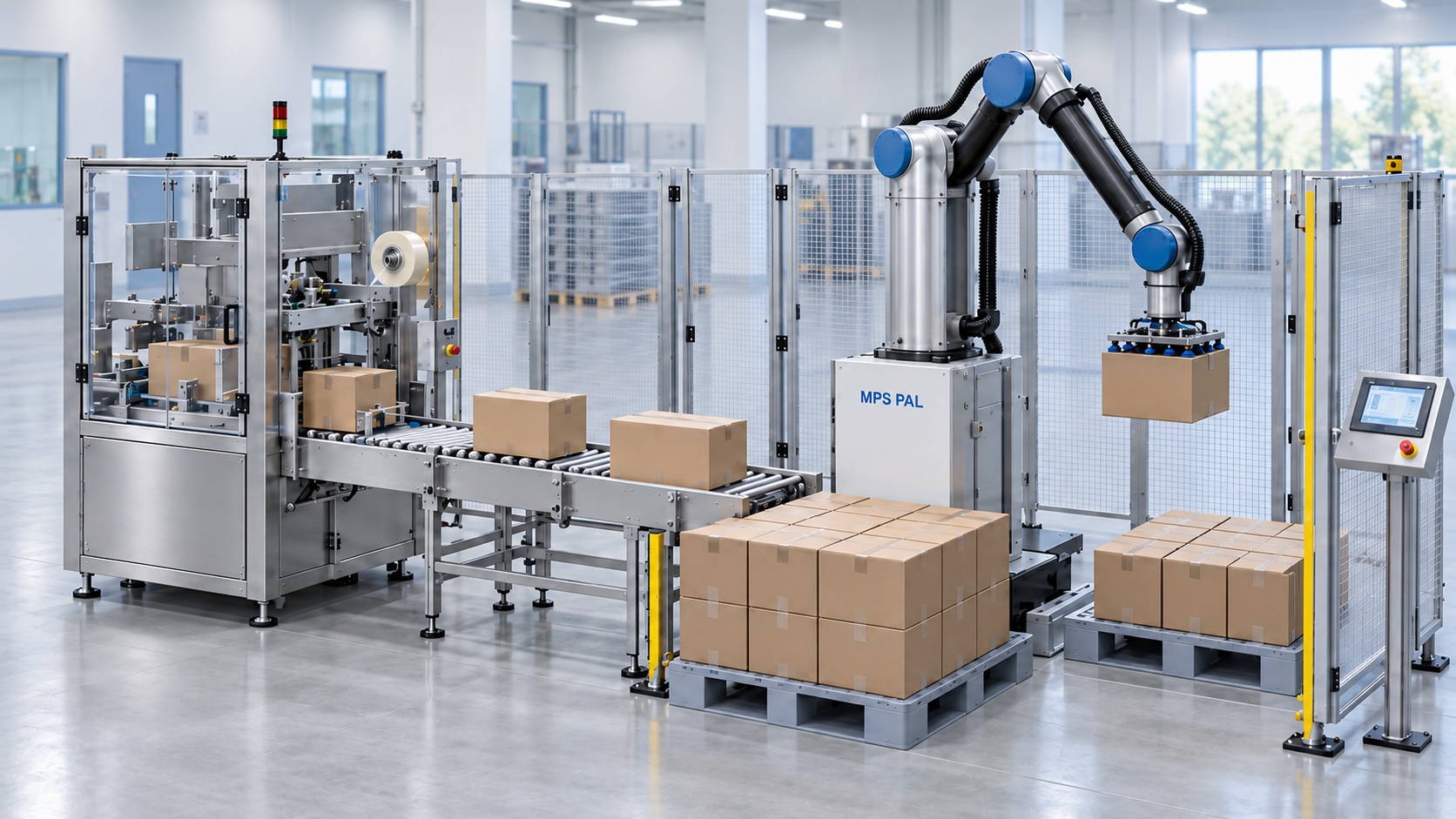

MPS PAL übernimmt Versandkartons am Linienende und legt sie nach abgestimmtem Palettiermuster ab. Sechs Varianten decken unterschiedliche Kartongewichte, Reichweiten und Stapelhöhen ab. MPS liefert die anwendungsbezogene Auslegung, Integration und Betreuung.
MPS FLEX steht für kundenspezifische Cobot-Automatisierung: vom Produkthandling über das Beladen von Trays bis zur Übergabe an die Sekundärverpackung. Roboter, Greifer und Schutzkonzept werden nach Produkt und Prozess ausgewählt.
Ausgangspunkt ist Ihr realer Karton. Gewicht, Oberfläche, Palettiermuster, Leistung und Aufstellfläche bestimmen die Konfiguration.
| MPS PAL | 20L | 20 | 20S | 40L | 40 | 40S |
|---|---|---|---|---|---|---|
| Kartongewicht max. / kg | 13 | 18 | 20 | 30 | 33 | 38 |
| Robotertraglast / kg | 20 | 25 | 30 | 40 | 45 | 50 |
| Reichweite / mm | 1880 | 1680 | 1480 | 1980 | 1780 | 1580 |
| Zyklen max. / Kartons pro Minute | 12 | 10 | 8 | 6 | 6 | 6 |
| Stapelhöhe max. / mm | 2550 | 2350 | 2150 | 2650 | 2450 | 2250 |
| Palette max. / mm | 1300 × 1200 | 1200 × 1000 | 1000 × 800 | 1300 × 1200 | 1200 × 1100 | 1200 × 900 |
| Saugeranzahl | 2 | 2 | 2 | 3 | 4 | 4 |
Maximale Kartonoberseite: 800 × 420 mm. Modellabhängige Hersteller-Maximalwerte; nicht zwingend gleichzeitig erreichbar. Greifer, Karton, Layout und Schutzkonzept bestimmen die projektspezifisch bestätigte Leistung.
Rezeptbasierte Depalettierung (DP0) oder 3D-Vision mit Industrie-PC: Kamera außerhalb (DP1) oder am Roboterarm (DP2).
Greifer, Zwischenlagenhandling und Mehrfachaufnahme nach Machbarkeitsprüfung. Oberfläche, Steifigkeit und sichere Aufnahme werden mit Mustern geprüft.
Fördertechnik, Kartonaufrichter, Case Packer, Verschließen und Stretchwickeln sind projektbezogen integrierbar. Schnittstellen und Lieferumfang werden im Angebot festgelegt.
Sicherheitsausführung SF1 mit Sicherheits-SPS als Herstelleroption. Das Schutzkonzept wird für die gesamte Zelle ausgelegt. Der Einsatz eines Cobots bedeutet nicht automatisch, dass ein Betrieb ohne Schutzeinrichtungen möglich ist.
MPS FLEX erweitert unseren Ansatz für Customized Packaging Solutions: sensible Produkte kontrolliert aufnehmen, positionieren und in den Verpackungsprozess übergeben. Auch kleine Losgrößen und wechselnde Formate fließen in die Auslegung ein.
Geschlossene Produkte orientieren und mit produktspezifischen Aufnahmen in Trays oder Einlagen einsetzen. Kontaktflächen und zulässige Belastungen werden definiert.
Pick-and-Place, Lagewechsel und Zusammenstellen von Verpackungskomponenten. Produkt- und Variantenmuster bilden die Grundlage für Greifversuche.
Beladung, Vollständigkeitskontrolle und Übergabe zur Bestandslinie konzipieren. Stopp, Stau, Wiederanlauf und Formatwechsel gehören zum gemeinsamen Testumfang.
MPS FLEX wird als kundenspezifisches Projekt angeboten, ohne pauschale Standardleistung. Der beschriebene Umfang betrifft die Sekundärverpackung bereits gefüllter, geschlossener Produkte. Reinraumtauglichkeit, Temperaturführung und Produktkontakt werden gesondert ausgelegt; aseptische Abfüllung ist nicht Teil dieses Standardumfangs.
Whitepaper: Customized Packaging Solutions →Produkte, Muster, Kartons, Takt, Layout und Schnittstellen aufnehmen. Abnahmekriterien und Verantwortlichkeiten gemeinsam festlegen.
Greifversuche, Bewegungen, Schutzkonzept und Formatwechsel prüfen. Dokumentation und Qualifizierungsunterstützung abstimmen.
FAT/SAT, Installation und Hochlauf im vereinbarten Umfang begleiten. Die Freigaben erfolgen durch die jeweils verantwortlichen Stellen.
Bediener und Techniker befähigen. Referenzeinstellungen, Wartung und Verbesserungen im Betrieb begleiten.
Für eine erste Auslegung benötigen wir Produkt- oder Kartonmaße, Gewicht, Zieltakt, Varianten, Layout und die relevanten Umgebungsbedingungen. Sie erhalten ein projektbezogenes Angebot mit klar definiertem Liefer- und Leistungsumfang.
contact@pharma-coaching.de
Mäder Pharma Services GmbH · 89584 Ehingen · Showroom: 89611 Obermarchtal · Termine nach Vereinbarung
MPS combines configurable palletizing workstations and customized cobot cells with engineering, line integration and lifecycle service. For pharmaceutical manufacturers, CDMOs, contract packagers and biotechnology.
MPS PAL handles shipping cases at the end of the line and places them in an agreed pallet pattern. Six variants cover different case weights, reaches and stacking heights. MPS provides application engineering, integration and support.
MPS FLEX is customized cobot automation, from product handling and tray loading to transfer into secondary packaging. The robot, gripper and safeguarding are selected for the product and process.
Start with your actual case. Weight, surface, pallet pattern, throughput and available space determine the configuration.
| MPS PAL | 20L | 20 | 20S | 40L | 40 | 40S |
|---|---|---|---|---|---|---|
| Max. case weight / kg | 13 | 18 | 20 | 30 | 33 | 38 |
| Robot payload / kg | 20 | 25 | 30 | 40 | 45 | 50 |
| Reach / mm | 1880 | 1680 | 1480 | 1980 | 1780 | 1580 |
| Max. cycles / cases per minute | 12 | 10 | 8 | 6 | 6 | 6 |
| Max. stacking height / mm | 2550 | 2350 | 2150 | 2650 | 2450 | 2250 |
| Max. compatible pallet / mm | 1300 × 1200 | 1200 × 1000 | 1000 × 800 | 1300 × 1200 | 1200 × 1100 | 1200 × 900 |
| Number of suction cups | 2 | 2 | 2 | 3 | 4 | 4 |
Maximum case top face: 800 × 420 mm. Model-specific supplier maxima, not necessarily achievable simultaneously. Gripper, case, layout and safeguarding determine the performance confirmed for each project.
Recipe-based depalletizing (DP0) or 3D vision with an industrial PC: camera off-arm (DP1) or on-arm (DP2).
Grippers, slip-sheet handling and multiple picking subject to feasibility review. Surface, stiffness and reliable gripping are tested with samples.
Conveying, case erecting, case packing, closing and stretch wrapping can be integrated on a project basis. Interfaces and supply scope are defined in the quotation.
SF1 safety configuration with safety PLC is a supplier option. Safeguarding is engineered for the complete cell. Using a cobot does not automatically permit operation without protective measures.
MPS FLEX extends our Customized Packaging Solutions approach: controlled pickup, positioning and transfer of sensitive products into the packaging process. Small batches and changing formats are considered during engineering.
Orient closed products and place them in trays or inserts using product-specific holders. Contact surfaces and permitted loads are defined.
Pick-and-place, reorientation and assembly of packaging components. Product and variant samples provide the basis for gripping trials.
Design loading, completeness checks and transfer to the existing line. Stops, accumulation, restarts and changeovers form part of the agreed testing scope.
MPS FLEX is offered as a customized project, without a generic standard throughput. This scope covers secondary packaging of already filled, closed products. Cleanroom suitability, temperature control and product contact require separate engineering; aseptic filling is outside this standard scope.
Whitepaper: Customized Packaging Solutions →Review products, samples, cases, throughput, layout and interfaces. Agree acceptance criteria and responsibilities.
Evaluate gripping, motion, safeguarding and changeovers. Agree documentation and qualification support.
Support FAT/SAT, installation and ramp-up within the agreed scope. Approvals remain with the responsible parties.
Train operators and technicians. Support reference settings, maintenance and operational improvements.
For initial engineering, we need product or case dimensions, weight, target cycle rate, variants, layout and relevant environmental conditions. You receive a project-specific quotation with a defined supply and service scope.
contact@pharma-coaching.de
Mäder Pharma Services GmbH · 89584 Ehingen · Showroom: 89611 Obermarchtal · Visits by appointment
